전단 게이트 밸브

전단 게이트 밸브는 충전 및 비우기 탱크, 슬러지 방전 라인 및 기타 유사한 시스템과 같은 낮은 좌석 압력과 관련된 응용 분야를 위해 특별히 설계됩니다. 이 밸브는 특히 슬러지 또는 다른 잔해가 밸브 시트에 부착 될 수있는 탱크 환경에서 특히 효과적입니다. 닫히면 전단 게이트 밸브는 밸브 시트에서 잔류 슬러지를 제거하여 안전한 밀봉을 방지하고 막힘 방지하는 데 도움이되는 타이트한 전단 작용을 만듭니다. 그들의 설계는 최적의 흐름을 유지하고 고착 또는 막힌 밸브와 관련된 문제를 방지하는 데 이상적입니다.

문의 보내기

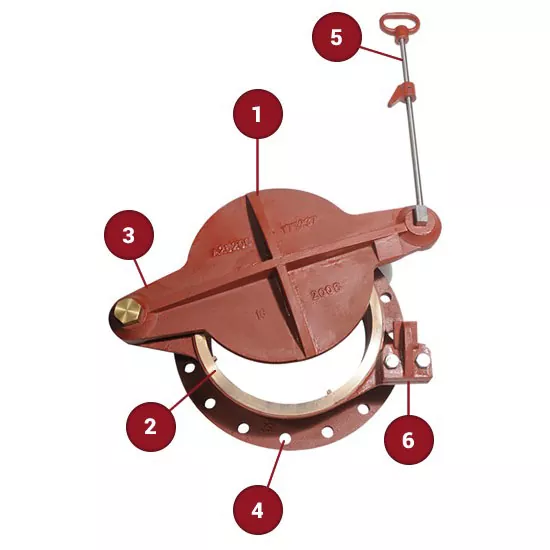

제품 설명

● 주철 구조

제조 된 구성 요소와 달리, 주철 부품은 시간이 지남에 따라 내구성이 뛰어나고 장기적으로 고장 위험이 낮아 장기 신뢰성을 보장합니다.

● 가공 된 청동 시트

가공 된 브론즈 시트는 효과적인 전단을위한 강력한 표면을 제공하여 최적의 성능과 내구성을 보장합니다.

● 이중 에폭시 코팅

플랩 밸브는 부식에 대한 탁월한 보호를 제공하여 밸브의 수명을 연장하는 2 부 에폭시로 코팅되어 있습니다.

● 오프셋 바디 디자인

리프트로드의보다 쉽게 작동 할 수 있도록 중심선에서 Body Flange의 볼트 원을 30 도씩 상쇄했습니다.

● 표준 2 피트 리프트로드

표준 리프트로드의 길이는 2 피트이며 주철 손잡이와 후크 캐치가있는 강철로 만들어졌습니다. 사용자 정의 길이의 스테인레스 스틸로드도 제공됩니다.

● 단일 웨지 메커니즘

우리의 혁신적인 단일 웨지 디자인은 완전한 폐쇄를 보장합니다. 디스크가 붙어 있거나 잘못 정렬 될 수있는 더블 웨지 게이트와 달리 단일 웨지 설계는 부드럽고 안전한 작동을 허용합니다.

작업

이 밸브는 디스크에 연결된 풀로드를 수동으로 들어 올려 작동합니다. 밸브는 풀로드의 조절 식 캐치 고리를 사용하여 다른 열린 위치로 고정 될 수 있습니다.

유지

본체와 디스크는 부식으로부터 보호하기 위해 공장에서 코팅됩니다. 코팅의 정기적 인 육안 검사가 권장되며, 필드 청소 및 레인팅이 필요에 따라 완료됩니다. 좌석을 조정하려면 힌지 볼트 너트를 조이거나 느슨하게하여 힌지 볼트와 웨지의 위치를 수정하십시오. .004 필러 게이지를 사용하여 게이트 디스크를 조정하고 전체 좌석 둘레 주변의 적절한 좌석 간격을 보장하십시오.

설치

밸브는 표준 125-lb 플랜지를 사용하여 장착해야합니다. 올바른 작동 및 폐쇄를 위해 밸브는 세로 중심선에서 30도 오프셋으로 설치됩니다.

부분품

요청시 부품을 사용할 수 있습니다. 자세한 내용은 당사에 문의하십시오.
